射水抽氣器

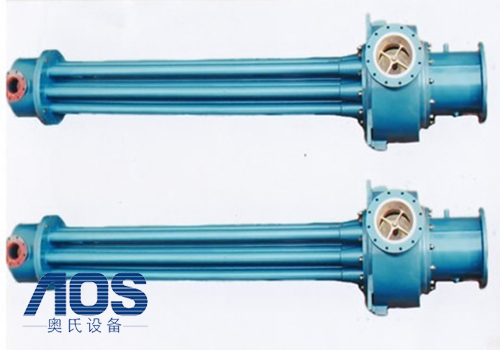

多通道射水抽氣器


射水抽氣器

一、產品用途

　　該產品系射水抽氣器之最新型式，用于火力發電抽吸凝汽器真空和其它需要抽真空的設備之用。
　　適用范圍：3MW～600MW機組的舊水抽改造，汽抽改水抽，或者新機組配套使用。

二、特點

三、產品規格及常規配套表：

四、技術說明

用戶提供機組容量舊抽氣器型號、技術參數，原射水泵、電機參數。
確定更換目的：是以提高真空為主，還是保持目前真空以降低耗功為主。
提供原抽氣器進水管徑、空氣管徑及標高，以便我方生產的射水抽氣器參照執行，安裝時方便省時，減少勞動強度。
改造前供方提供改造方案、效益分析報告一份、安裝圖一份，作為用戶參考文件。

五、安裝說明

抽氣器本體出廠前已經過0.5MP_a水壓試驗和干空氣抽吸試驗，安裝后應確保連接法蘭，真空表接頭等處嚴密不漏。
抽氣器進氣管與凝汽器空氣管連接長度應盡量短，以降低抽氣阻力。
抽氣器安裝應垂直，各段在組合時應嚴格對中，支撐支架應穩固。
抽氣器安裝高度適中，減少壓力損失，排水管插入水箱深度以300mm為宜。
閉式循環因水箱水溫逐漸升高，需要定時補充冷卻水該冷卻水盡可能補到水泵進口處，充分發揮其冷卻效果。
開式循環其出口管應盡量短，彎頭最好不超過一只，并采用大半徑彎頭，其水平管段應向外傾斜，其傾斜度〉3/1000mm管道插入循環水出水管內應接有向出水方向的彎頭一只，以利氣水混合排出。
當每臺機組僅安裝一臺抽氣器時，空氣管路不必過高，當安裝兩臺抽氣器時，為避免水箱的水徑備用抽氣器逆止閥返入凝汽器其空氣連通管高度>13m。
